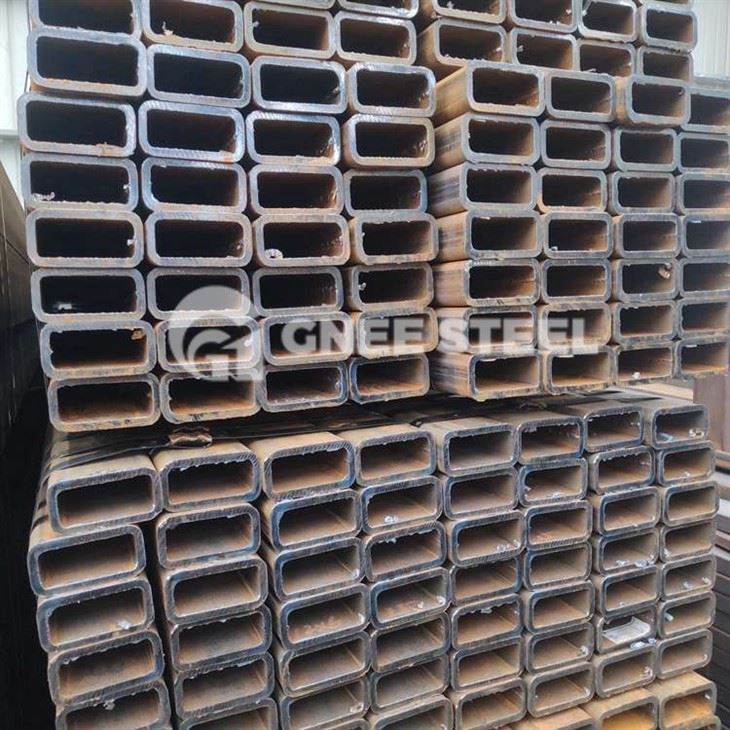

EN 10219 S235JRH Ống vuông hình chữ nhật

Name: Nhà sản xuất nhà cung cấp ống vuông hình chữ nhật EN 10219 S235JRH tùy chỉnh của Trung Quốc
Brand: GNEE
SKU: 231317631

Ống EN 10219 S235JRH về cơ bản đề cập đến các phần rỗng có cấu trúc được sản xuất từ thép không hợp kim hoặc thép hạt mịn.

Gửi yêu cầu

Nói chuyện ngay

Nhà cung cấp ống chữ nhật EN 10219 S235JRH-GNEE

Mô tả ống kim loại hình chữ nhật S235JRH

Tiêu chuẩn EN 10219 được chia thành hai phần. Phần 1 đề cập đến các điều kiện giao hàng kỹ thuật cho ống EN 10219. Phần 2 mô tả kích thước, dung sai và đặc điểm mặt cắt của ống. Các kết cấu hàn định hình nguội được sản xuất theo tiêu chuẩn này có dạng hình vuông, tròn hoặc hình chữ nhật.

Tiêu chuẩn:BS EN 10219 - Các phần rỗng kết cấu hàn tạo hình nguội của thép không hợp kim và thép hạt mịn
Cấp:S235JRH
Kích thước SHS (Phần rỗng vuông):20*20mm-400*400mm
Độ dày của tường:0.5mm - 25mm
Chiều dài:6000-14000 mm
Kiểu:Liền mạch/ Hàn/ ERW
Dung sai kích thước:Độ dày: (Tất cả các kích cỡ +/- 10%)
Đóng gói:Trong bó, Bảo quản nhiệt chống ăn mòn, Lớp phủ vecni, Đầu có thể vát hoặc cắt vuông, Chứng nhận bịt đầu & thử nghiệm bổ sung, Hoàn thiện & Dấu nhận dạng
Bảo vệ bề mặt:Đen (Tự nhuộm không tráng phủ), Sơn vecni/Sơn dầu, Mạ kẽm trước, Mạ kẽm nhúng nóng

Thành phần hóa học của S235JRH Thanh rỗng vuông định hình nguội

Cấp thép	Độ dày (mm)	C	Si	Mn	P	S	N	CEV
S235JRH	6 Nhỏ hơn hoặc bằng ｔ Nhỏ hơn hoặc bằng 16	Nhỏ hơn hoặc bằng 0.17	-	Nhỏ hơn hoặc bằng 1,40	Nhỏ hơn hoặc bằng 0.040	Nhỏ hơn hoặc bằng 0.040	Nhỏ hơn hoặc bằng 0.009	Nhỏ hơn hoặc bằng 0.37
	16							Nhỏ hơn hoặc bằng 0.39
	40	Nhỏ hơn hoặc bằng 0.20						Nhỏ hơn hoặc bằng 0.41
	65<>							Nhỏ hơn hoặc bằng 0.44

EN 10219 Cấu trúc thanh vuông rỗng định hình nguội S235JRH Tính chất cơ học

Cấp thép	Độ dày (mm)	Sức chịu lực (N/mm²)	Sức căng (N/mm²)	Độ giãn dài (%)	Nhiệt độ thử nghiệm ( bằng cấp )	Giá trị tác động (J)
S235JRH	6 Nhỏ hơn hoặc bằng t Nhỏ hơn hoặc bằng 16	235 Nhỏ hơn hoặc bằng	360–510	26 Nhỏ hơn hoặc bằng	20	27 Nhỏ hơn hoặc bằng
	16	225 Nhỏ hơn hoặc bằng		26 Nhỏ hơn hoặc bằng
	40	215 Nhỏ hơn hoặc bằng		25 Nhỏ hơn hoặc bằng
	63	215 Nhỏ hơn hoặc bằng		24 Nhỏ hơn hoặc bằng

EN 10219 Lịch trình thông số kỹ thuật ống thép cacbon

Tiêu chuẩn Không	EN 10219
Đường kính ngoài	21.3-457.2mm
Độ dày của tường	1.8--14.27mm
Phạm vi kích thước vuông	25×25 – 300×300mm
Phạm vi Dim hình chữ nhật	40×20 – 400×200mm
Chiều dài	6000 – 12 000/18 000 MM
Cấp	S235JRH

Biểu đồ kích thước tiết diện rỗng vuông S235JRH EN 10219

HxB (milimet)		Wt (milimet)	Ờ	Kg/mét	L (mét)
20 x 20	x	2.0	4.0	1.12	7.5
60 x 60	x	3.0	6.0	5.32	7.5
		4.0	8.0	6.97
		5.0	10.0	8.56
		6.0	12.0	10.09	6.0
70 x 70	x	3.0	6.0	6.26	7.5
		3.5	7.0	7.25
		5.0	10.0	10.12
75 x 75	x	3.0	6.0	6.73	7.5
80 x 80	x	3.0	6.0	7.19	7.5
		3.5	7.0	8.34
		4.0	8.0	9.46
		5.0	10.0	11.68
		6.0	12.0	13.82
		8.0*	20.0	17.93	12.0
25 x 25	x	2.0	4.0	1.43	7.5
		2.5	5.0	1.75
		3.0	6.0	2.05
30 x 30	x	2.0	4.0	1.74	7.5
		2.5	5.0	2.14
		3.0	6.0	2.52
40 x 40	x	2.0	4.0	2.37	7.5
		2.5	5.0	2.92
		3.0	6.0	3.46
		4.0	8.0	4.48
50 x 50	x	2.0	4.0	2.99	7.5
		2.5	5.0	3.70
		3.0	6.0	4.39
		4.0	8.0	5.73
		5.0	10.0	7.01
90 x 90	x	3.5	7.0	9.43	7.5
		5.0	10.0	13.23	7.5
		6.0*	15.0	15.69	12.0
100 x 100	x	3.0	6.0	9.06	7.5
		4.0	8.0	11.96
		5.0	10.0	14.79
		6.0	12.0	17.56
		8.0*	20.0	22.92	12.0
		10.0*	30.0	27.90	12.0
120 x 120	x	5.0	10.0	17.90	7.5
150 x 150	x	5.0	10.0	22.57	7.5
150 x 150	x	6.0	12.0	26.90	7.5
